齒輪合格率的 “隱形推手”：高頻淬火設(shè)備對火焰煤炭爐的全面超越

齒輪生產(chǎn)中，合格率與一致性的差距往往源于淬火熱處理工藝的選擇。許多高合格率廠家的 “秘密”，正是用高頻淬火設(shè)備替代傳統(tǒng)火焰煤炭爐 —— 這不僅是技術(shù)升級，更是對齒輪性能穩(wěn)定性的根本保障，其差距體現(xiàn)在加熱精度、工藝可控性與質(zhì)量穩(wěn)定性的全方位碾壓。

火焰煤炭爐淬火的 “先天缺陷”

1. 溫度 “失控” 導(dǎo)致性能波動

• 加熱均勻性極差：煤炭燃燒的火焰溫度分布混亂（中心區(qū)可達(dá) 1000℃，邊緣區(qū)僅 600℃），齒輪不同部位受熱不均，同一齒輪的齒面硬度差常達(dá) ±8-10HRC（合格標(biāo)準(zhǔn)需≤±2HRC）；

• 溫度無法量化：依賴工人肉眼觀察 “鋼材顏色” 判斷溫度（如 “櫻桃紅” 對應(yīng) 800℃），誤差可達(dá) ±100℃，導(dǎo)致部分齒過熱（晶粒粗大、韌性驟降）或欠熱（硬度不足、耐磨性差）；

• 冷卻時機(jī)滯后：從爐膛取出齒輪到噴水冷卻的過程中，溫度會自然下降 100-200℃，奧氏體化不充分，最終硬度達(dá)標(biāo)率僅 70%-80%。

2. 氧化脫碳嚴(yán)重，削弱齒輪強(qiáng)度

• 表面氧化：形成 0.1-0.3mm 厚的氧化皮（Fe?O?），后續(xù)需打磨去除，導(dǎo)致齒厚偏差增大（超差率達(dá) 15%）；

• 脫碳現(xiàn)象：齒面碳元素被燃燒氣體 “奪走”，形成 0.05-0.1mm 的脫碳層（硬度從 HRC55 降至 HRC30 以下），齒輪嚙合時易從脫碳層產(chǎn)生疲勞裂紋。

3. 批量一致性幾乎為零

• 硬度最高可達(dá) HRC60，最低僅 HRC45（設(shè)計要求 HRC50-55）；

• 淬硬層深度偏差 ±0.5mm 以上（設(shè)計要求 ±0.2mm），直接影響齒輪的承載能力與壽命。

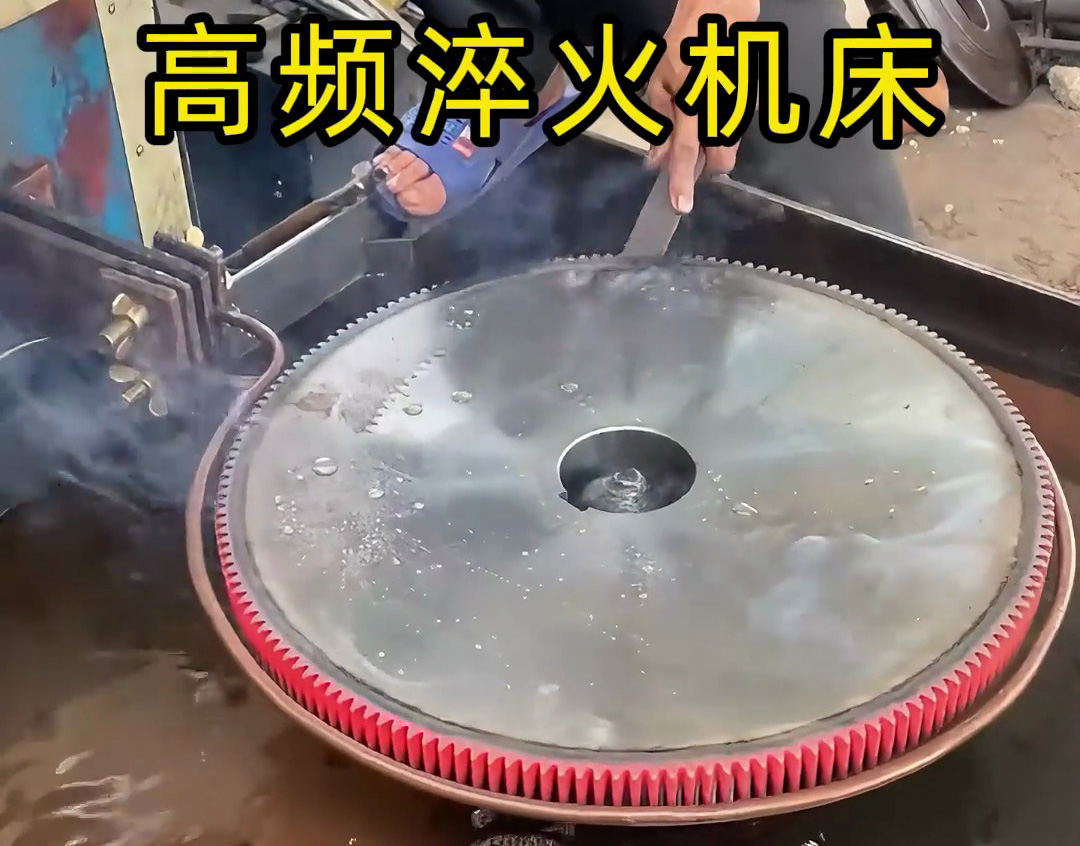

高頻淬火設(shè)備如何提升合格率與一致性？

1. 溫度控制精確到 “℃級”

• 局部定向加熱：定制化感應(yīng)線圈貼合齒輪齒面，僅加熱需淬火區(qū)域（齒面、齒根），非淬火區(qū)溫度≤300℃，避免整體過熱；

• 數(shù)字化控溫：通過 PLC 程序設(shè)定加熱溫度（如 860±5℃），紅外測溫實時反饋，功率自動調(diào)節(jié)（響應(yīng)時間≤0.1 秒），同一齒輪各齒溫度差≤±5℃；

• 微秒級冷卻控制：加熱完成后 0.5 秒內(nèi)自動啟動噴霧冷卻（壓力恒定 0.3MPa），確保馬氏體轉(zhuǎn)變充分，硬度偏差可控制在 ±1HRC 內(nèi)。

2. 零氧化脫碳，齒輪強(qiáng)度更可靠

• 表面氧化層厚度≤0.01mm（幾乎可忽略），無需后續(xù)打磨；

• 無脫碳現(xiàn)象，齒面碳含量與母材一致，接觸疲勞強(qiáng)度提升 30% 以上。

3. 批量生產(chǎn) “復(fù)制粘貼” 式一致

• 不同批次齒輪的硬度、淬硬層深度偏差≤±1.5%；

• 合格率穩(wěn)定在 99% 以上（火焰爐通?！?0%），且不良品多為外觀缺陷（可返工），而非性能不達(dá)標(biāo)（直接報廢）。

為何齒輪廠家 “偷偷” 升級？

• 廢品率降低：按年產(chǎn) 10 萬件齒輪計算，高頻淬火可減少 2 萬件廢品（每件成本 50 元），年節(jié)省 100 萬元；

• 壽命延長：高頻淬火齒輪的疲勞壽命是火焰淬火的 2-3 倍，客戶退貨率降低 90%，品牌口碑提升；

• 人工成本下降：1 人可操作 3 臺高頻設(shè)備，替代 5-6 名火焰爐工人（需添煤、看火、搬運(yùn)），年省人工費(fèi) 20-30 萬元。
