車刀作為金屬切削的核心工具，其刀片（硬質(zhì)合金）與刀體（高速鋼 / 工具鋼）的連接強度直接影響切削精度與使用壽命。高頻感應(yīng)加熱焊接憑借 “局部快速升溫、參數(shù)精準(zhǔn)可控” 的特性，成為車刀制造中實現(xiàn)兩者牢固結(jié)合的主流技術(shù)，完美解決了傳統(tǒng)焊接（如氣焊）的效率低、質(zhì)量波動大等問題。
高頻焊接（頻率 10-50kHz）通過電磁感應(yīng)實現(xiàn) “定向加熱”，其過程可分為三個關(guān)鍵階段：
感應(yīng)加熱聚焦焊縫

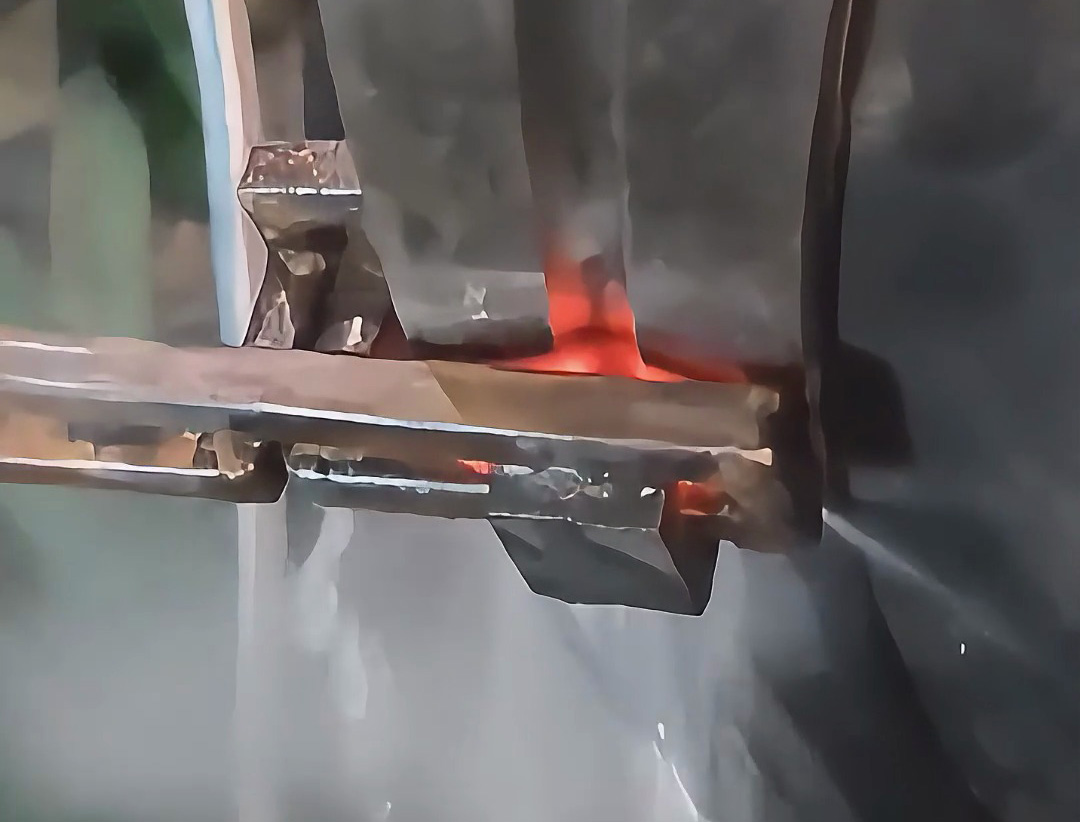

將硬質(zhì)合金刀片與刀體的接合面（通常預(yù)留 0.1-0.2mm 間隙，放置銀銅焊片或焊膏）對準(zhǔn)高頻感應(yīng)線圈，高頻電流產(chǎn)生的交變磁場使接合面區(qū)域快速感應(yīng)出渦流，在 2-5 秒內(nèi)升溫至 750-850℃（銀銅焊料的熔點范圍），此時焊料熔融并浸潤刀片與刀體的表面。
焊料擴散形成冶金結(jié)合
熔融的焊料在毛細(xì)作用下填充接合間隙，與硬質(zhì)合金（含鎢、鈷）和刀體鋼（含鐵、碳）發(fā)生微量擴散，冷卻后形成牢固的冶金結(jié)合（剪切強度≥200MPa），遠(yuǎn)高于機械連接的強度。
精準(zhǔn)控溫保護(hù)材料性能
僅加熱接合面及周邊 1-2mm 區(qū)域，刀片和刀體的整體溫度≤300℃，避免硬質(zhì)合金因高溫（超過 900℃）導(dǎo)致的脆性增加（抗彎強度下降），也防止刀體鋼過熱導(dǎo)致的晶粒粗大（韌性降低）。
車刀制造中，高頻焊接較氣焊、電阻焊等傳統(tǒng)方式的提升體現(xiàn)在多維度：
| 對比項 | 高頻感應(yīng)焊接 | 氧乙炔氣焊 |
|---|
| 加熱精度 | 局部加熱，焊縫外溫度≤300℃，無熱損傷 | 火焰加熱范圍大，刀片易過熱脆化 |
| 焊接效率 | 單件焊接時間 2-5 秒，每小時可焊 1000 + 件 | 單件需 30-60 秒，效率僅為高頻的 1/10 |
| 結(jié)合強度 | 焊層均勻，強度波動≤5% | 火焰不穩(wěn)導(dǎo)致焊料偏聚，強度波動 ±15% |
| 材料保護(hù) | 無氧化（加熱時間短），刀片性能無損 | 高溫氧化導(dǎo)致刀片表面形成脆性層 |
某刀具廠數(shù)據(jù)顯示：高頻焊接的車刀，在切削 45# 鋼時的使用壽命是氣焊車刀的 1.5 倍，且因焊層均勻，切削過程中刀片脫落率從 0.5% 降至 0.01%。
車刀高頻焊接的質(zhì)量依賴嚴(yán)格的參數(shù)控制：
線圈設(shè)計：采用 “C 型” 或 “環(huán)形” 專用線圈，確保磁場集中于接合面（偏離量≤0.1mm），避免刀片或刀體局部過熱；
功率與時間：根據(jù)刀片尺寸（如 10×10mm 硬質(zhì)合金刀片）調(diào)整功率（3-8kW），加熱時間誤差≤0.1 秒（防止焊料過燒或未熔）；
焊前清理：接合面需經(jīng)噴砂或酸洗處理（粗糙度 Ra1.6-3.2μm），去除氧化層和油污，確保焊料浸潤充分；
冷卻控制：焊接完成后自然冷卻（避免急冷導(dǎo)致應(yīng)力裂紋），焊后可進(jìn)行 200-250℃低溫回火，消除殘余應(yīng)力。
高頻焊接技術(shù)為車刀性能提升提供了三大支撐：
保障切削可靠性：高結(jié)合強度確保車刀在高速切削（轉(zhuǎn)速 3000r/min 以上）和重載（切削力≥500N）下不出現(xiàn)刀片脫落；
延長使用壽命：精準(zhǔn)控溫避免刀片性能損傷，車刀的抗沖擊性和耐磨性顯著提升，平均壽命延長 50% 以上；
適配復(fù)雜刀具結(jié)構(gòu)：可焊接異形刀片（如菱形、三角形）和細(xì)長刀體，滿足精密車削（如數(shù)控車床）對刀具精度的要求（刃口跳動≤0.01mm）。
高頻感應(yīng)焊接通過對 “熱輸入” 的極致控制，完美解決了車刀制造中 “硬質(zhì)合金與鋼的異種材料連接” 難題，其高效性與質(zhì)量穩(wěn)定性使其成為現(xiàn)代刀具工業(yè)的核心工藝。對于追求 “高精度、長壽命” 的車刀產(chǎn)品，高頻焊接不僅是生產(chǎn)效率的保障，更是性能突破的關(guān)鍵 —— 畢竟，一把焊接牢固、性能穩(wěn)定的車刀，才能在金屬切削中 “所向披靡”。
粵公網(wǎng)安備 44190002003728號
